AWS Site-to-Site VPN 생성하기

온프레미스 환경

- 오레곤 리전에 생성

- VPC CIDR : 192.168.0.0/16

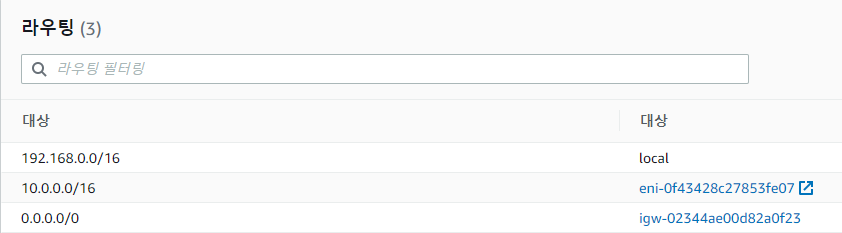

- Public 라우팅 테이블



Openswan이 설치된 Public 인스턴스로 AWS로 향하는 모든 트래픽이 전달되도록 함

- Openswan이 설치될 인스턴스는 Public하다



- 온프레미스 서버에서 다음과 같이 설정

yum -y install openswan

cat /etc/ipsec.conf | grep "include /etc/ipsec.d"

cat /etc/sysctl.conf

위 사진처럼 안 나오면 다음과 같이 주석이 없는 문장을 넣어준다

net.ipv4.ip_forward = 1
net.ipv4.conf.default.rp_filter = 0
net.ipv4.conf.default.accept_source_route = 0



cd /etc/ipsec.d/

touch aws.conf
vim aws.conf

conn Tunnel1
	authby=secret
	auto=start
	left=%defaultroute
	leftid=34.220.47.252
	right=13.125.138.202
	type=tunnel
	ikelifetime=8h
	keylife=1h
	phase2alg=aes_gcm
	ike=aes256-sha1;modp1024
	#auth=esp
	keyingtries=%forever
	keyexchange=ike
	leftsubnet=192.168.0.0/16 #온프레미스 VPC 대역
	rightsubnet=10.0.0.0/16 #AWS VPC 대역
	dpddelay=10
	dpdtimeout=30
	dpdaction=restart_by_peer
	overlapip=yes
conn Tunnel2
	authby=secret
	auto=start
	left=%defaultroute
	leftid=34.220.47.252
	right=52.78.101.234
	type=tunnel
	ikelifetime=8h
	keylife=1h
	phase2alg=aes_gcm
	ike=aes256-sha1;modp1024
	#auth=esp
	keyingtries=%forever
	keyexchange=ike
	leftsubnet=192.168.0.0/16 #온프레미스 VPC 대역
	rightsubnet=10.0.0.0/16 #AWS VPC 대역
	dpddelay=10
	dpdtimeout=30
	dpdaction=restart_by_peer
	overlapip=yes

vim /etc/ipsec.d/aws.secrets

34.220.47.252 13.125.138.202: PSK "INTiYq74FSqH5DPrGPci1xvhSEBJNcQ0"
34.220.47.252 52.78.101.234: PSK "_p4a6Iihd.J4AUALHLx_Rzssm6XiUfkJ"

시스템 재시작

systemctl restart ipsec.service
ipsec status | grep Total

다음과 같이 나오면 Tunnel Up 성공

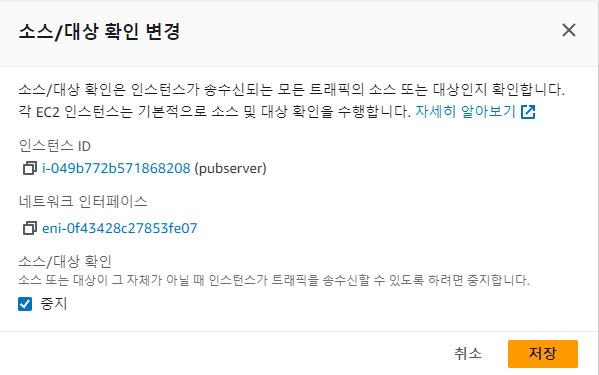

- 온프레미스의 인스턴스는 다음과 같은 설정을 해준다



---

AWS 환경

- 서울 리전에 설치

- VPC CIDR : 10.0.0.0/16

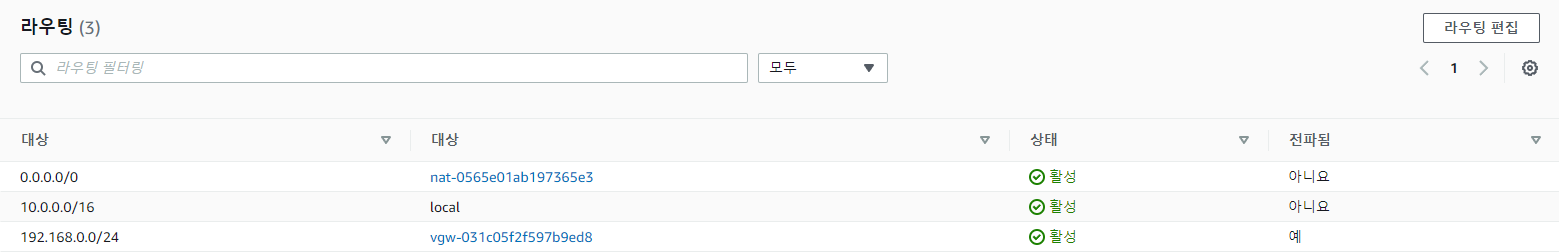

- Public 테이블

온프레미스 환경으로 흐르는 트래픽이 가상 프라이빗 게이트웨이로 향하게 설정

이때, 라우팅 전파를 활성화 시켜야함



- Private 라우팅 테이블

Public 라우팅 테이블과 동일하다

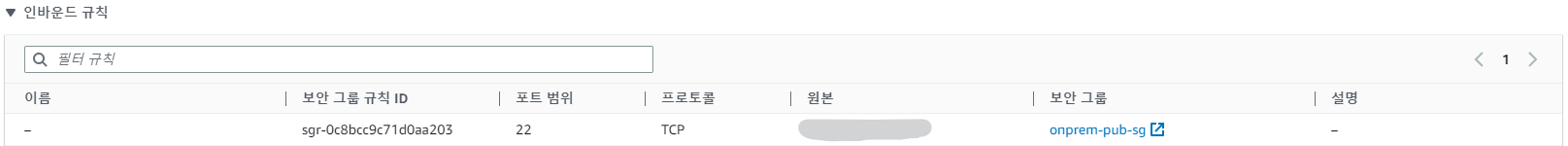

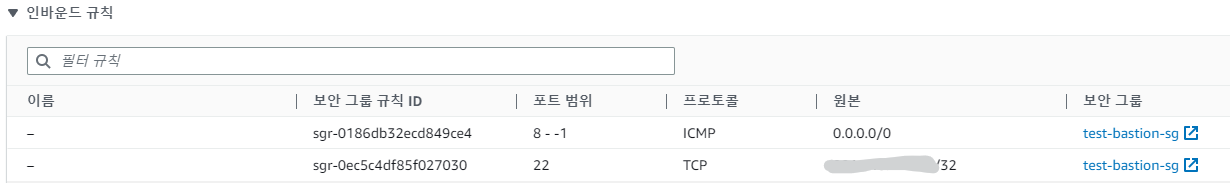

- Public 인스턴스 보안그룹

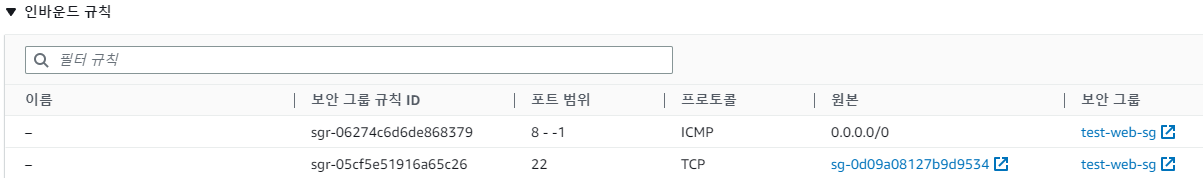

- Private 인스턴스 보안그룹

Ping test를 위한 ICMP open



- 고객 게이트웨이 생성

온프레미스의 Public 인스턴스의 Public IP가 들어가면 된다



- 가상 프라이빗 게이트웨이

- AWS 환경의 게이트웨이를 의미하는 것으로 1개 밖에 생성이 불가함

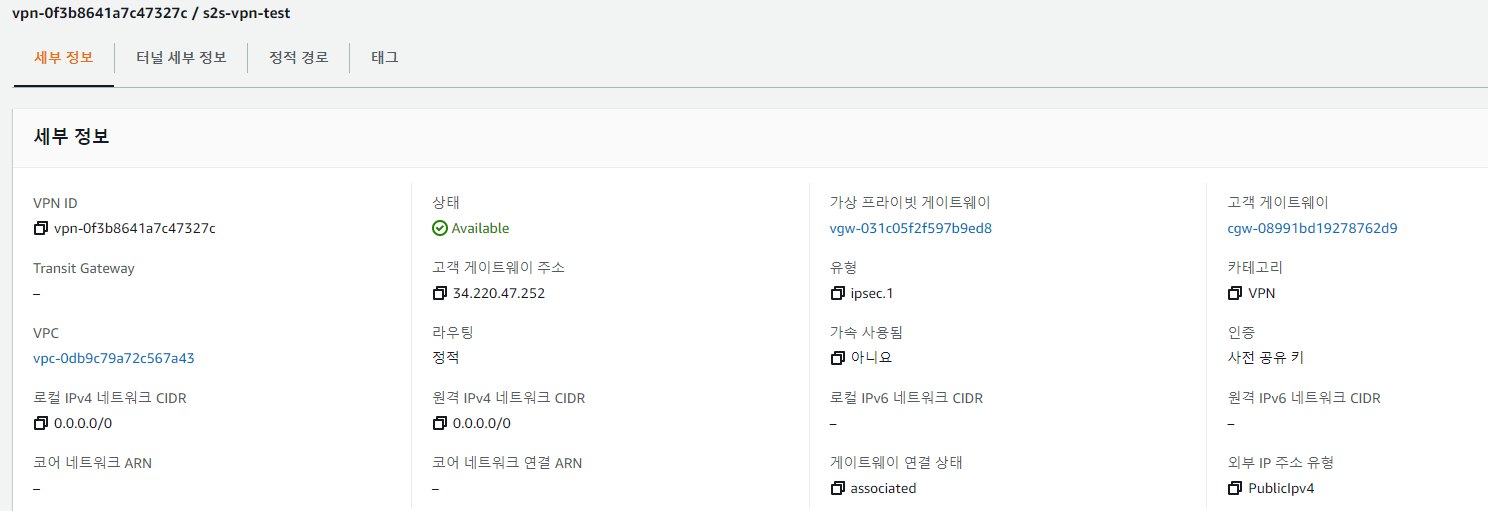

- Site-to-Stie VPN 생성

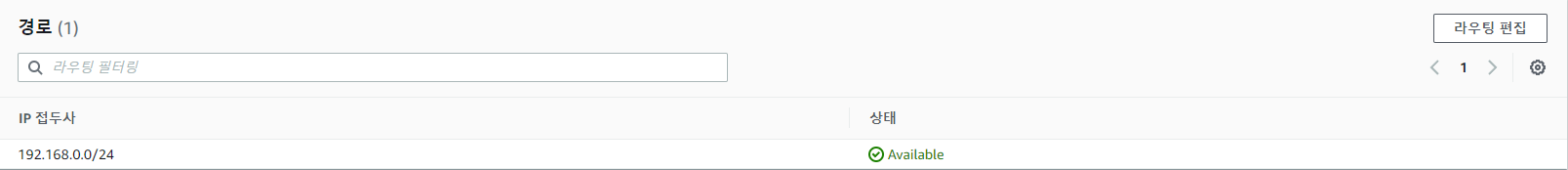

정적(static)으로, Static IP Prefix에는 온프레미스의 VPC 대역을 넣기

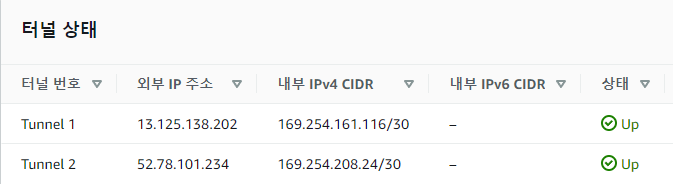

- VPN 장비에 맞게 구성 파일을 다운로드 하고 위에서 했던 것처럼 터널 설정을 하면

이렇게 된다





Ping Test

온프레미스 퍼블릭 인스턴스 -> AWS의 퍼블릭/프라이빗 인스턴스로 핑이 잘 가고있음을 볼 수 있다
