VPC Peering 연결

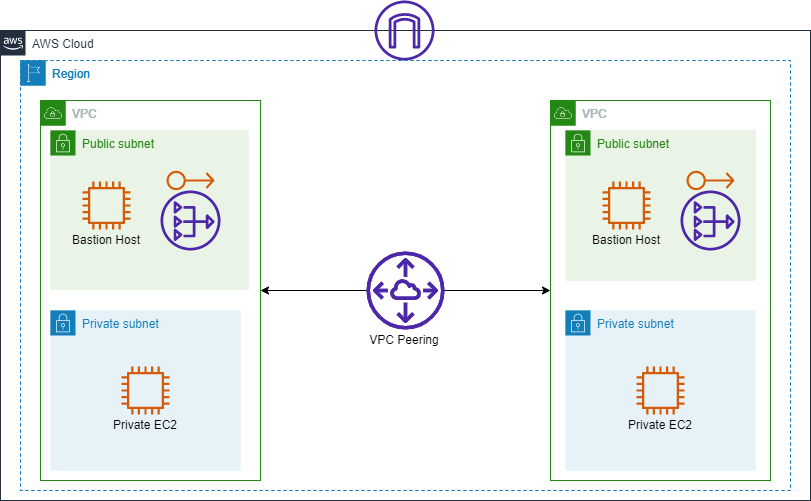

오늘 할 실습 아키텍처

VPC Peering 연결을 생성해서 private ec2끼리 ping을 주고 받을 수 있는지 확인해보자

준비사항

서울 리전에 각각 다른 VPC를 생성해 VPC Peering을 해볼 것이다.

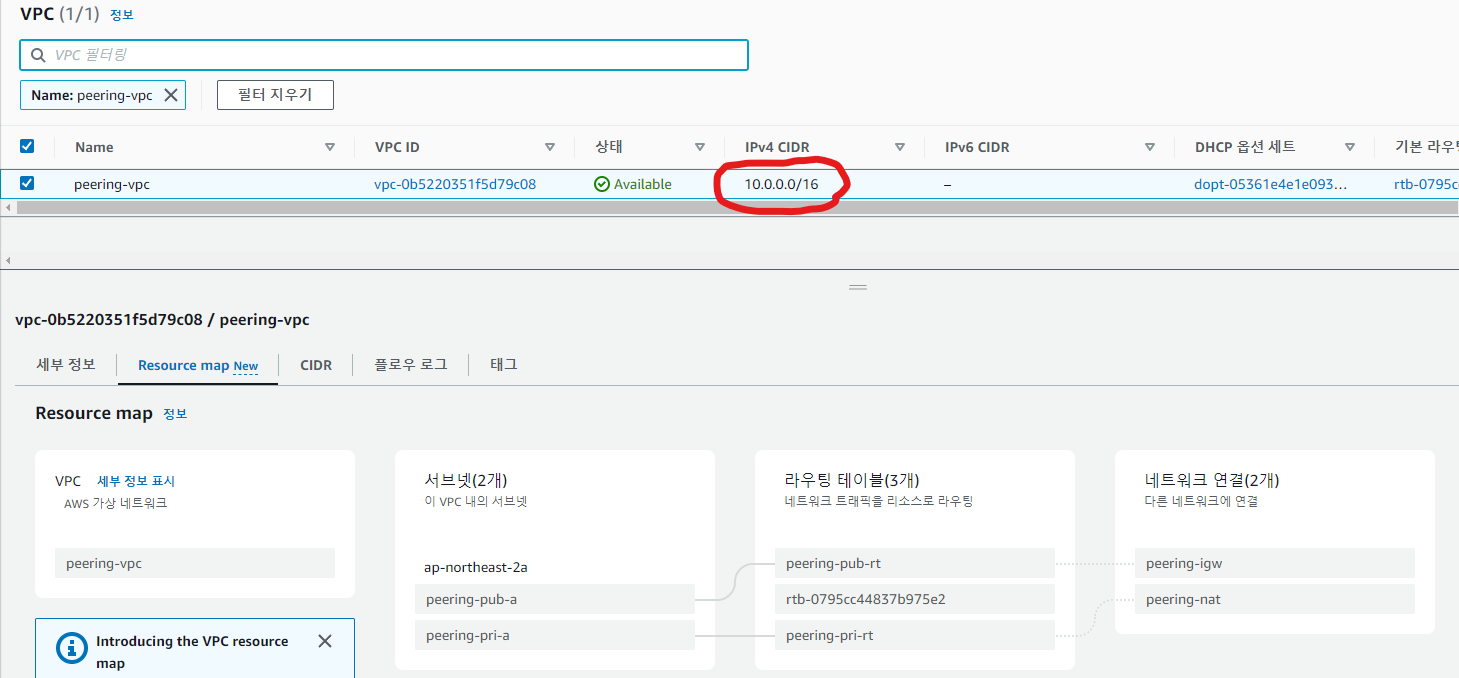

- VPC A : 10.0.0.0/16

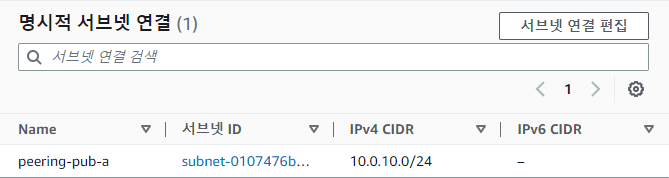

- public subnet : 10.0.10.0/24

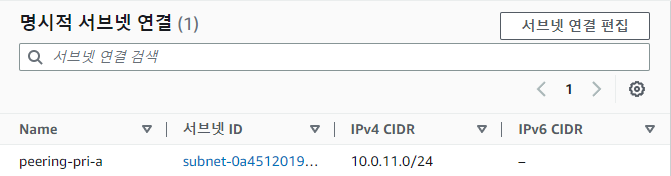

- private subnet : 10.0.11.0/24

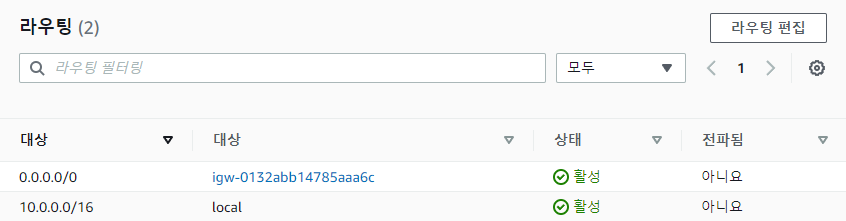

- public 라우팅 테이블

- private 라우팅 테이블

- private subnet 내에 있는 ec2가 외부와 통신 해야하기 때문에 nat gateway를 생성해 연결했다



또다른 VPC를 준비하자

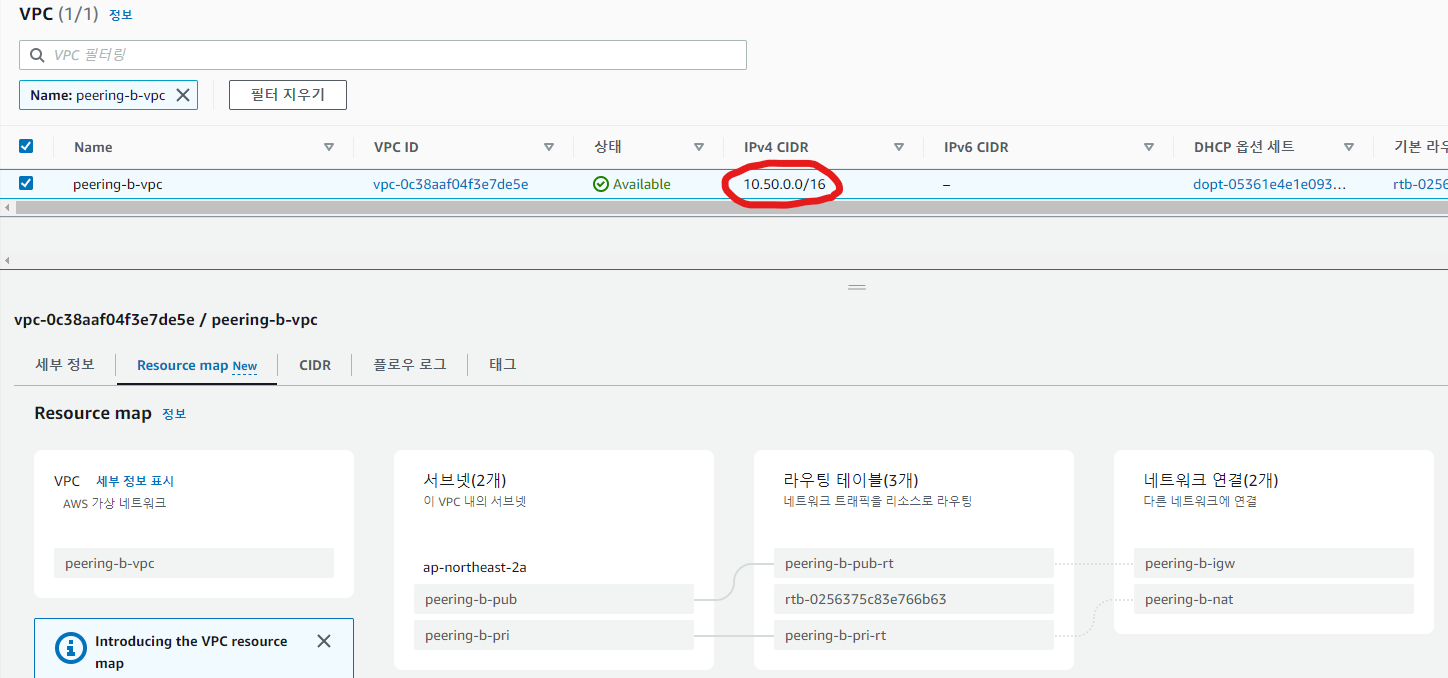

- VPC B : 10.50.0.0/16

- public subnet : 10.50.0.0/24

- private subnet : 10.50.11.0/24

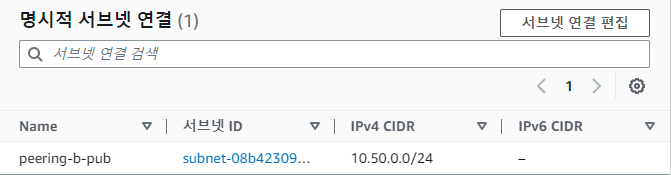

- public 라우팅 테이블

- private 라우팅 테이블



각 VPC 내부에 Bastion 인스턴스, private 인스턴스를 한 개씩 생성한다

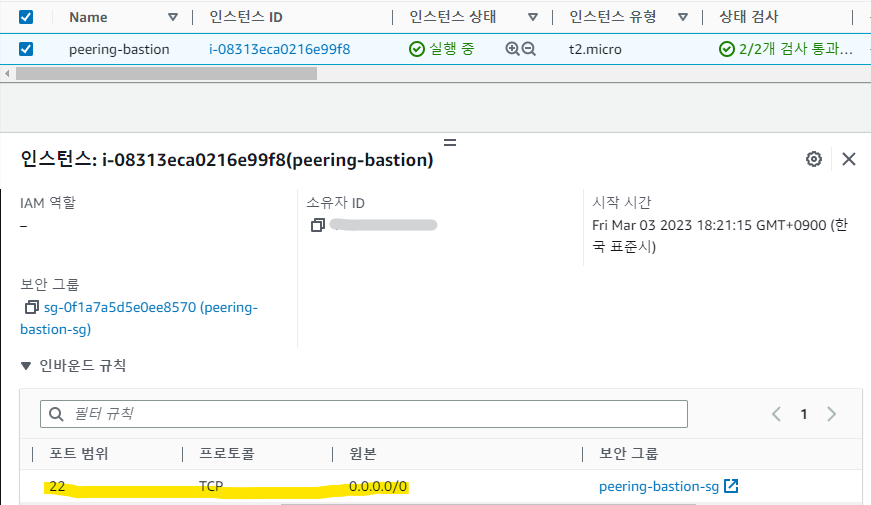

- VPC A의 Bastion host 인스턴스

- TCP / 22를 열어준다

- VPC A의 private 인스턴스

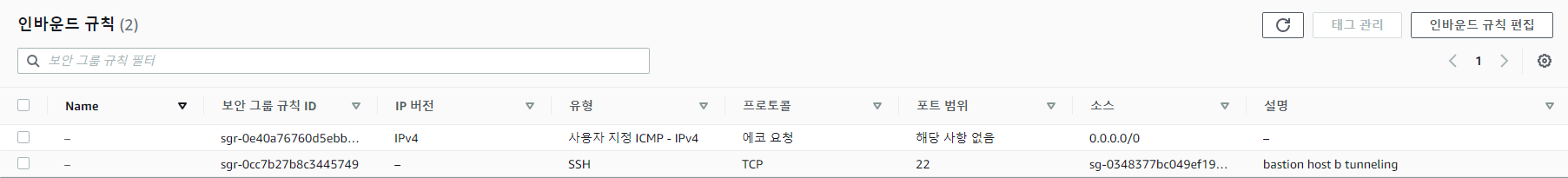

- private 인스턴스의 보안그룹

- ping 테스트를 위해 ICMP 포트를 열어주는데 '에코요청(echo request)'로 열어준다

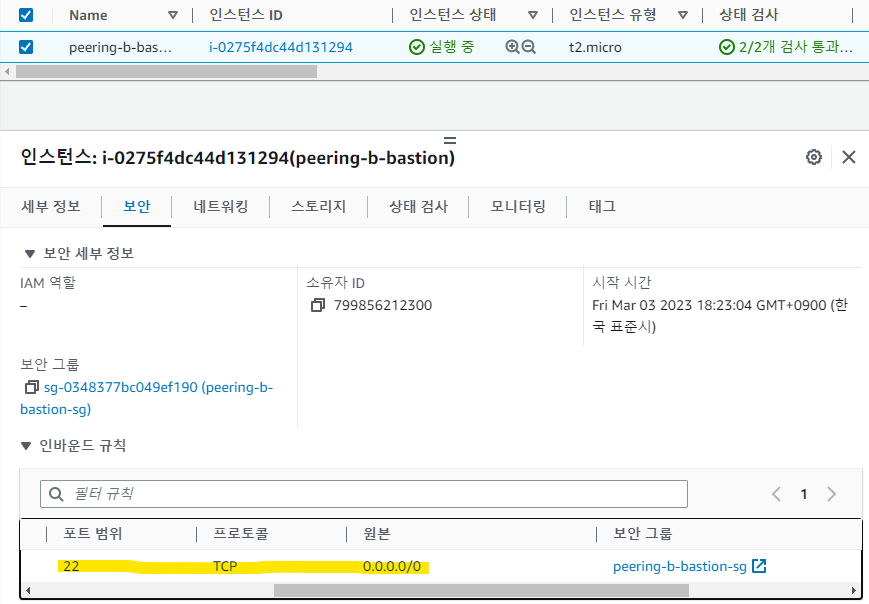

- VPC B의 Bastion host 인스턴스

- private 인스턴스

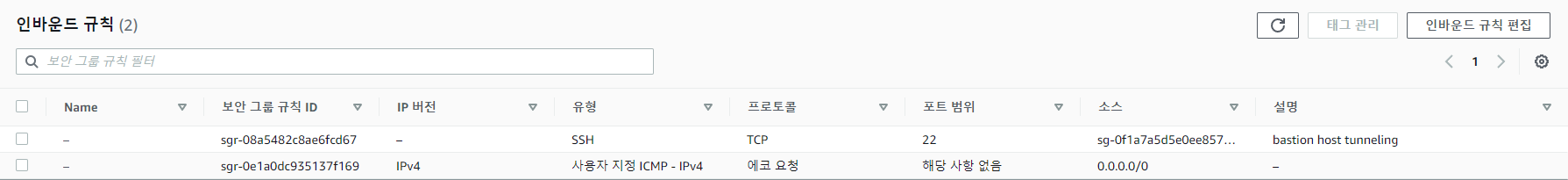

- private 인스턴스의 보안그룹



VPC Peering 연결

그리고 [VPC] - [VPC peering connection(피어링 연결)]에서 다음과 같이 피어링 연결을 생성한다

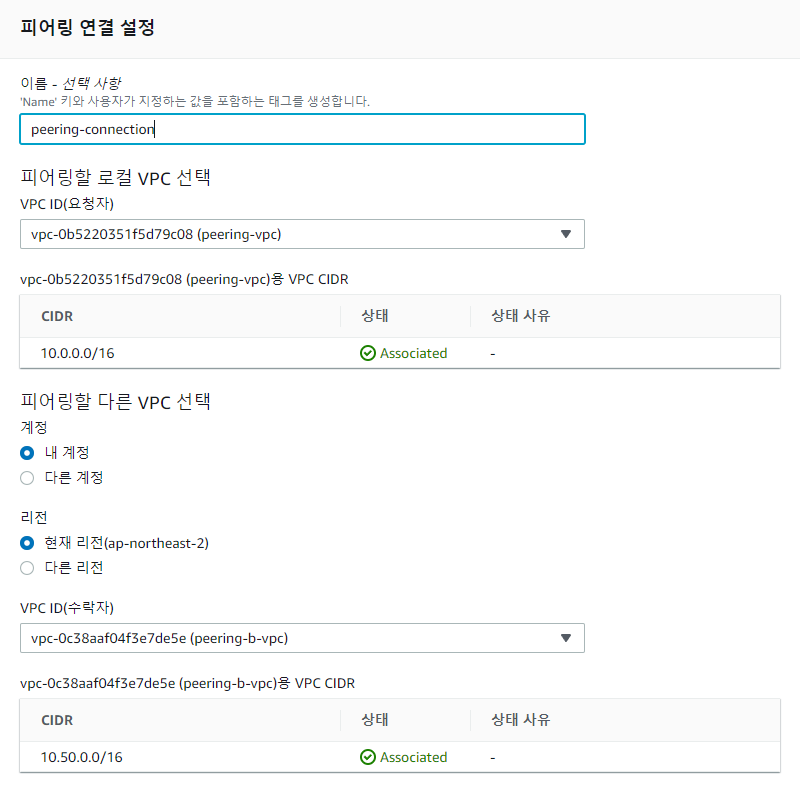

- 요청 VPC를 VPC A인 peering-vpc로,

- 수락 VPC를 VPC B인 peering-b-vpc로 지정한다

- 생성 후엔, 상태가 [수락 대기 중]으로 뜬다

- 현재는 수락 대기 중 상태여서 수락을 기다리고 있다

- [작업] - [요청 수락]

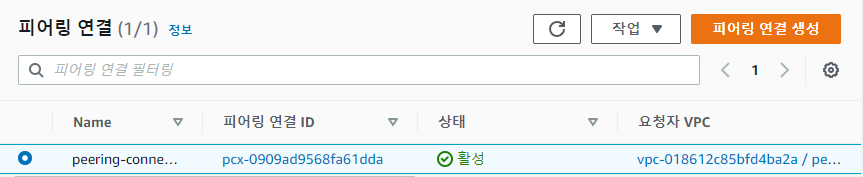

- 상태가 Active 되었다



이제 라우팅 테이블을 수정한다

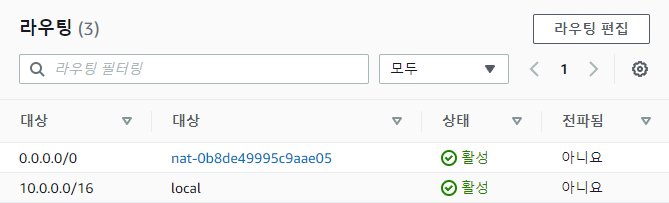

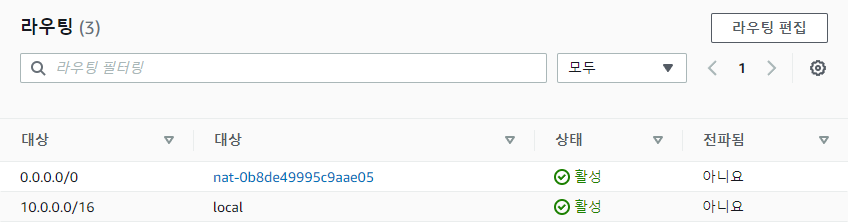

- VPC A의 private 라우팅 테이블을 다음과 같이 수정한다

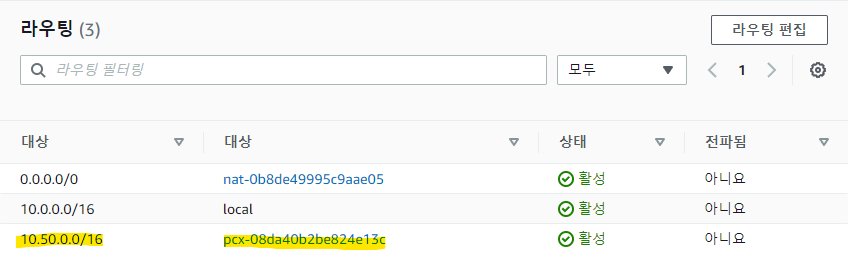

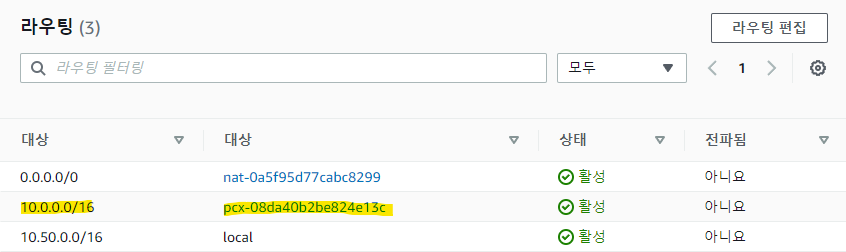

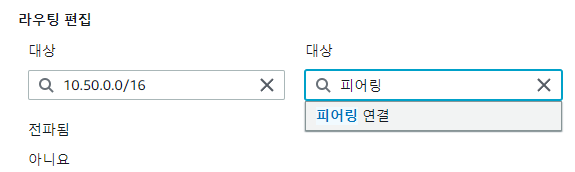

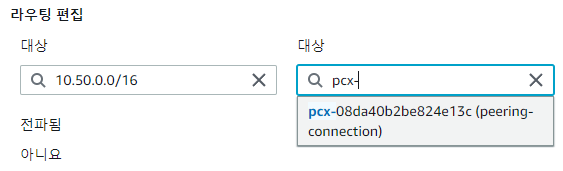

- 라우팅 테이블에 10.50.0.0/16으로의 피어링 연결이 설정되었다

- VPC B의 private 라우팅 테이블도 똑같이 수정한다

- 10.0.0.0/16으로 피어링 연결이 되도록 설정한다

결과 및 ping 테스트

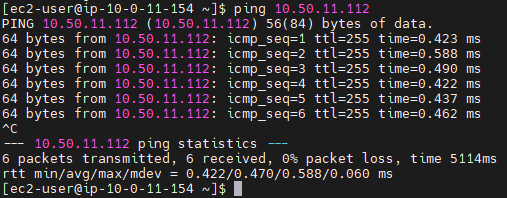

ping 테스트를 통해 알아보자. 각 VPC의 private 인스턴스에서 상대 VPC의 private 인스턴스로 ping을 보냈다

- VPC A에서 B로

- VPC B에서 A로



이전에 했을 때 안 된 이유는

1. VPC 생성 시 [VPC 등]으로 생성해서

2. private 인스턴스의 보안그룹에서 ICMP 열 때, 에코 요청이 아닌 에코 응답으로 지정해서 그렇다...ㅎ



끗
